CV3000-HLS氣動薄膜小口徑單座調節閥
1、HLS氣動薄膜小口徑單座調節閥概述
HLS小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92標準。
2、HLS氣動薄膜小口徑單座調節閥閥體
|
型 式
|
直通單座鑄造球型閥
|
|
|
公稱通徑
|
15、20、25mm
|
|
|
公稱壓力
|
ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
|
|
|
連接型式
|
法蘭連接密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
|
|
|
焊接連接
|
嵌接焊SW
|
|
|
材料
|
鑄鋼(ZG230-450)、CrMo鋼、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦、哈氏合金等耐腐蝕合金
|
|
|
上閥蓋
|
常溫型(P)
|
-17~+230℃
|
|
伸長I型(EI)
|
-45~-17℃、 +230~+566℃
|
|
|
伸長II型(EII)
|
-100~-45℃
|
|
|
伸長III型(EIII)
|
-196~-100℃
|
|
|
注：工作溫度不準超過各種材料的允許范圍。
|
||
|
壓蓋型式
|
螺栓壓緊式
|
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
3、HLS氣動薄膜小口徑單座調節閥閥內組件
|
閥芯型式
|
單座柱塞型閥芯
|
|
|
流量特性
|
金屬閥座
|
等百分比特性(%CF)和線性特性(LCF)
Cv值從0.04~14的高精度流量特性符合IEC534-2-1976標準
|
|
軟閥座
|
等百分比特性(%TF)和線性特性(LTF)注：關于聚四氟乙烯閥座的工作溫度和壓差
|
|
|
材料
|
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
|
4、HLS氣動薄膜小口徑單座調節閥執行機構
|
型 式
|
HA多彈簧薄膜執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa
|
|
供氣壓力
|
140~400KPa
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30~+70℃
|
5、HLS氣動薄膜小口徑單座調節閥閥作用型式
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
6、HLS氣動薄膜小口徑單座調節閥附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
7、HLS氣動薄膜小口徑單座調節閥Cv值和行程
|
閥芯
型式
|
閥座和流量特性
|
額定
行程
|
0.01
|
0.04
|
0.1
|
0.16
|
0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
14
|
|
|
柱塞
閥芯
|
金屬
閥座
|
(%CF)
|
14.3
|
|
|
|
|
○
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
|
線性(LCF)
|
○
|
○
|
○
|
○
|
○
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
|||
|
軟閥座
|
(%CF)
|
|
|
|
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
||
|
線性(LTF)
|
|
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|||
|
公稱通徑x閥座直徑
|
6
|
6
|
6
|
6
|
6
|
6
|
8
|
8
|
11
|
11
|
14
|
14
|
19
|
22
|
|
||
|
25
|
6
|
6
|
6
|
6
|
6
|
8
|
8
|
11
|
11
|
14
|
14
|
19
|
22
|
28
|
|||
注：1、符號○和△表示閥的規格范圍。
2、符號△表示閥的流量特性符合IEC534-2-1976標準。
8、HLS氣動薄膜小口徑單座調節閥法蘭間距以及外形尺寸
法蘭間距
|
公
稱
通
徑
|
A
|
|||||||||||||
|
ANSI 125 FF
ANSI 150 RF
JIS 10K FFRF
PN1.6 RF
|
JIS 16K
RF
|
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0 MFM
|
ANSI 600 RF
JIS 40K RF
PN6.4 MFM
|
ANSI
150
RJ
|
ANSI
300
RJ
|
ANSI
600
RJ
|
JIS
20K
LG
|
JIS
30K
LG
|
ANSI
300
LG
|
ANSI
600
SW、BW
|
||||
|
20
|
184
|
190
|
194
|
206
|
-
|
206
|
206
|
198
|
208
|
203
|
206
|
206
|
206
|
198
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|
25
|
184
|
193
|
注：法蘭距符合IEC534-3-1976標準。

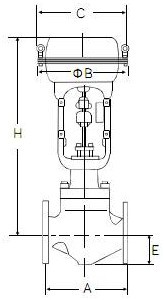

HLS氣動薄膜小口徑單座調節閥外形尺寸
|
執
行
機
構
|
H
|
ΦB
|
C
|
E
|
|||
|
常
溫
型
P
|
伸
長
I
型
EI
|
伸
長
II
型
EII
|
伸
長
III
型
EIII
|
||||
|
HA1DR
|
375
|
525
|
685
|
900
|
218
|
230
|
40
|
|
HA2DR
|
450
|
600
|
760
|
975
|
267
|
281
|
40
|
注：1、表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
