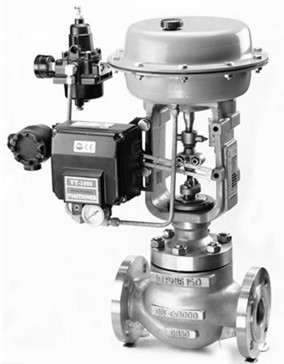

CV3000-HTS氣動薄膜單座調節閥的選型

一、HTS氣動薄膜單座調節閥   概述

HTS氣動薄膜單座調節閥具有以下優點：

HTS氣動薄膜單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。

符合IEC534-2-1976標準。

調節閥的泄漏量符合ANSIB16.104標準。

HTS氣動薄膜單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。

二、HTS氣動薄膜單座調節閥   閥體參數

閥體型式
直通單座鑄造球型閥
公稱通徑
40、50、65、80、100、150、200mm
公稱壓力
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式
密封面型式
FF、RF、RJ、LG、MFM
法蘭標準
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接標準
嵌接焊SW(40~50mm)；對接焊BW(65~200mm)
材料
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋
常溫型
-17~+230℃
伸長I型
-45~-17℃、 +230~+566℃
伸長II型
-100~-45℃
伸長III型
-196~-100℃
壓蓋型式
螺栓壓緊式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、HTS氣動薄膜單座調節閥   閥內件
閥芯形式
單座柱塞型閥芯
流量特性
金屬閥座
等百分比特性(%)和線性特性(L)
軟閥座
材料
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、HTS氣動薄膜單座調節閥   執行機構
執行器型式
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供氣壓力
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
環境溫度
-30~+70℃
作用形式
氣-關式或氣-開式
可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、HTS氣動薄膜單座調節閥   主要性能
泄漏量
金屬閥座
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
軟閥座
小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
回差
帶定位器
小于全行程的1%
不帶定位器
小于全行程的3%
基本誤差
帶定位器
小于全行程的±1%
不帶定位器
小于全行程的±3%
—
注：采用標準的V型聚四氟乙烯填料
可調范圍
50:1

六、HTS氣動薄膜單座調節閥   CV值和行程
公稱通徑
32
40
50
65
80
100
125
150
200
250
閥座直徑
32
40
50
65
80
100
125
150
200
250
額定Cv值
20
30
50
85
125
200
320
420
700
820
額定行程
25
38
50
75
100

七、HTS氣動薄膜單座調節閥   高精度流量特性閥芯(%CF、LCF、%TF、LTF)
公稱通徑
32
40
50
65
80
100
125
150
200
閥座直徑
25
32
25
32
40
32
40
50
40
50
65
50
65
80
65
80
100
80
100
125
100
125
150
125
150
200
額定Cv值
10
17
10
17
24
17
24
44
24
44
68
44
68
99
68
99
175
99
175
275
175
275
360
275
360
640
額定行程
25
38
50
75

                                                                      　

                     杭州海沃專供氣動薄膜單座調節閥系列產品,

歡迎來電咨詢氣動薄膜單座調節閥產品詳細信息 。我們將竭誠為您提供優質的服務！

      如需提供選型服務，請?zhí)峁┮幌麓_切的工藝參數，以便于準確的選型：

·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前實際壓力,閥后實際壓力
·介質名稱及狀態
·介質流量（最大值、正常值、最小值及準確的流量單位）
·閥蓋型式
·整機作用方式(氣開還是氣關),儀表風(氣源)壓力
·閥體、閥內件材質要求
·附件要求:
  閥門定位器（隔爆要求、是否帶反饋及其它通訊類要求）、空氣過濾減壓器、電磁閥、保位閥、
  閥位傳送器、  (頂裝/側裝)手輪等
·閥體法蘭標準(不指明時我廠按GB9113-2000規定供貨)
·閥體結構長度( 法蘭面距L) (不指明時我廠按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限制要求，等等)
