ZXX/ZXQ(ZJHX/ZJHQ)型新系列氣動薄膜三通調節閥的性能參數及零件材料

ZXX/ZXQ(ZJHX/ZJHQ)型新系列氣動薄膜三通調節閥的性能參數：
　　
　　ZXX/ZXQ(ZJHX/ZJHQ)型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
　　
　　ZXX/ZXQ(ZJHX/ZJHQ)型新系列氣動薄膜三通調節閥系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。

公稱通徑 DN (mm)
25
32
40
50
65
80
100
125
150
200
額定流量系數 (KV)
合流
8.5
13
21
34
53
85
135
210
340
535
分流
8.5
13
21
34
53
85
135
210
340
535
可用合流結構替代
額定行程 L (mm)
16
25
40
60
膜片有效面積 Ae (c m 2 )
280
400
600
1000
公稱壓力 PN (MPa)
1.6 4.0 6.4
固有流量特性
直線、拋物線
固有可調比 R
30
工作溫度 t( ℃ )
普通型：鑄鐵 -20 ~ 200 鑄鋼 -40~250 鑄不銹鋼 -60 ~ 250
散熱型：鑄鋼 -40 ~ 450 鑄不銹鋼 -60~450
兩種介質溫度差 t( ℃ )
鑄鐵≤ 150 鑄鋼、鑄不銹鋼≤ 200
信號范圍 Pr(kPa)
40~200
氣源壓力 Ps(MPa)
0.14~0.4
允許泄漏量
10 -4 X 閥額定容量
允許壓差△ P(MPa)
0.86
0.75
0.48
0.31
0.27
0.18
0.11
0.12
0.09
0.05
　　

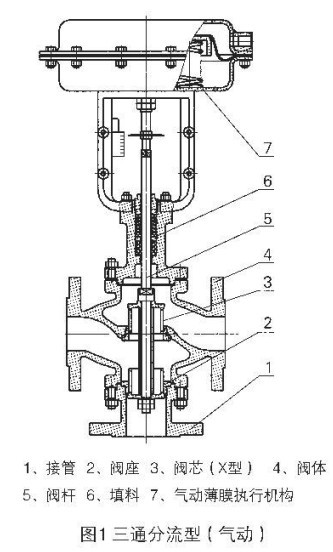

ZXX/ZXQ(ZJHX/ZJHQ)型新系列氣動薄膜三通調節閥的零件材料：
　　
　　閥體、閥蓋：HT200ZG230~450ZG1Cr18Ni9Ti
　　
　　閥芯、閥座：1Cr18Ni9Ti
　　
　　波紋膜片：丁腈橡膠夾增強滌綸織物
　　
　　填料：聚四氟乙烯、柔性石墨
　　
　　彈簧：60si2Mn
　　
　　膜蓋：A3
　　
　　推桿、閥桿：2Cr13、1Cr18Ni9Ti
　　
　　襯套：2Cr13
　　
　　墊片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片
