配套氣動流量調節閥的蒸汽換熱控制方式
--------------------------------------------------------------------------------
一次側蒸汽氣動二通調節閥及蒸汽疏水閥
控制方式確認應注意的要素
換熱器內實際壓力
總的背壓
二次側負荷是變化的還是固定的
熱交換器形式
控制模式
使用情況:
在正常的設計工況條件下，P2一直大大超過P3
優點:
最簡單的設計
易于操作管理
適用于所有型式的換熱器
缺點:
由于二次側壓力降的限制，換熱器可能選型過大。
如果二次側工作條件或冷凝水回收系統上的背壓變化，可能發生失流。
圖10-35-12一次側蒸汽氣動二通調節閥及蒸汽疏水閥控制示意圖

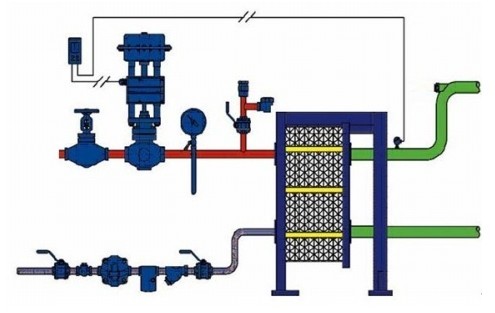

圖10-35-2 一次側蒸汽氣動流量調節閥及蒸汽疏水閥控制示意圖
一次側蒸汽氣動流量調節閥及蒸汽氣動泵
控制模式
應用于:
P2變化,在正常工作條件下比P3大或小
優點:
容易選用
可以在任意條件下使用，在設備的工作限定范圍內
適用于所有類型的板式換熱器
缺點:
由于二次側壓力降的限制，換熱器可能選型過大。
泵的費用高
泵的入口上面需要一定的流入水頭

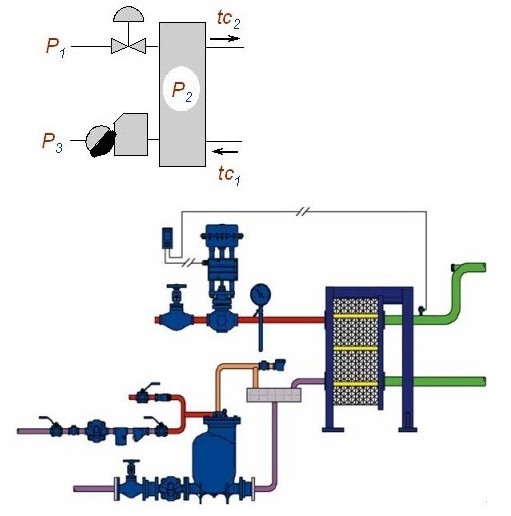

圖10-36-2一次側蒸汽二通閥及蒸汽氣動泵控制示意圖
一次側蒸汽氣動流量調節閥和蒸汽疏水閥及二次側旁通閥
控制模式
應用于:
減少通過板式換熱器二次側流量和更高的tc2值減少板換過大的可能，并保證較高的P2值。.
優點:
可以使設計需要和實際需要更接近.
可以不需要泵和疏水閥的組合.
適用于所有的板式換熱器
缺點:
減少加熱負荷或背壓增加，可能發生失流，但是比只有一次側控制要少得多。.
旁通需要精確的設定.

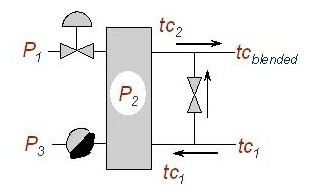

圖10-37-1一次側蒸汽氣動流量調節閥和蒸汽疏水閥及二次側旁通閥控制原理圖

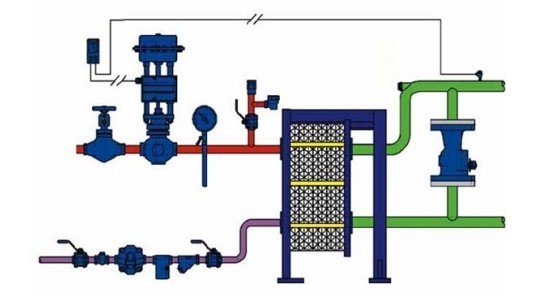

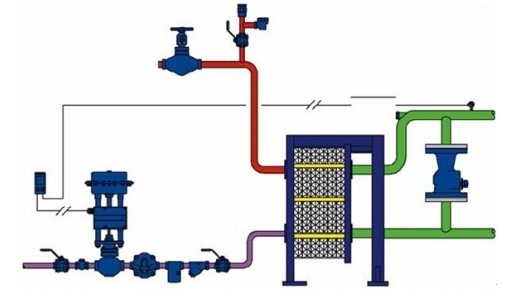

圖10-37-2 一次側蒸汽氣動流量調節閥和蒸汽疏水閥及二次側旁通閥控制示意圖
一次側蒸汽氣動流量調節閥和蒸汽疏水閥及二次側電動三通控制閥
控制模式
應用于:
應用于更高的，固定的tc2值，使P2值高到足以克服失流問題。
二次側流量很高，溫差很小Dt。
優點:
可以使設計需要和實際需要更接近。
蒸汽溫度最低，可以是與固定的tc2值對應的蒸汽壓力。
缺點:
?二次側三通閥的費用很高，但比疏水閥/泵組合要低。
最大的tc2值由二次側流體的性質和系統壓力限定。

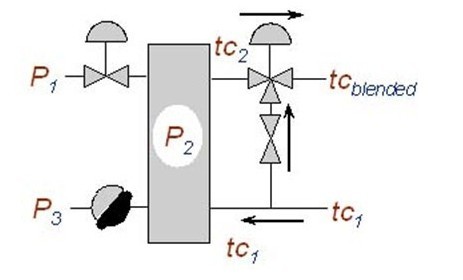

圖10-38-1一次側蒸汽氣動流量調節閥和蒸汽疏水閥及二次側電動三通控制閥控制原理圖

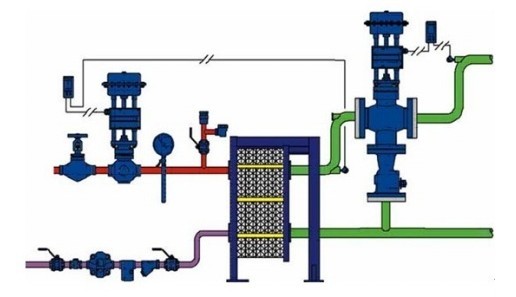

圖10-38-2 一次側蒸汽氣動流量調節閥和蒸汽疏水閥及二次側電動三通控制閥控制示意圖
一次側凝結水二通控制閥
控制模式
應用于:
二次側流量穩定，負荷大。
在正常工作條件下P1比P3高。
優點:
在疏水器的入口總是全P1值。
控制閥的口徑小。
冷凝水會過冷，減少閃蒸。
缺點:
二次側流量負荷變化時，反應慢，變化小。
可能在通過控制閥時是閃蒸汽或汽液兩相流。

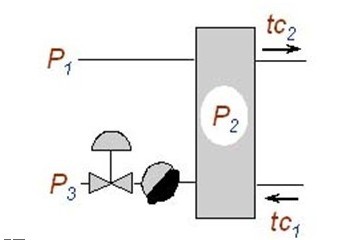

圖10-39-1 一次側二通控制閥控制原理圖
圖10-39-2 一次側二通控制閥控制示意圖
